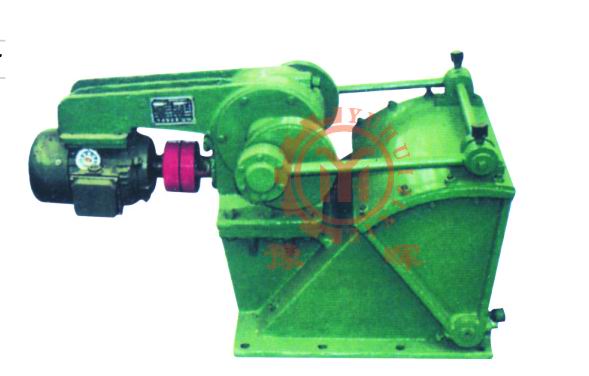

摆式给料机
摆式给料机适用于选矿,煤炭,化工及其他部门,将颗粒状物料从储料槽经漏斗送给各种类型的受料装置.
摆式给料机不适宜输送干粉状或太大的粒度的物料,否则会出现粉尘污染及出料口堵塞现象.
豫晖摆式给料机工作原理
电动机通过三角带减速器减速。经减速的动力传递到可调偏心距的偏心轮。再由偏心轮通过连杆,驱使摆动底板作往摆动,位于给料机上方矿仓的矿石,经过给料机机体内腔,由排料口,一次次匀速的排出机外,确保给球磨机均匀地喂料。
摆式给料机详细技术参数
型号及规格 | 出料口尺寸 | 摆动次数 次/min | 摆动行程 (mm) | 给料粒度 (mm) | 生产能力 T/h | 转动电机 | ||
宽 | 高 | 型号 | 功率Kw | |||||
300×300 | 250 | 250 | 68 | 0-90 | 12 | 10 | Y90L-4 | 1.5 |
400×400 | 350 | 300 | 47 | 0-170 | 30 | 15 | Y100L1-4 | 2.2 |
600×600 | 550 | 400 | 45 | 0-220 | 50 | 25 | Y100L2-4 | 3 |
750×750 | 600 | 450 | 35 | 50-200 | 65 | 40 | Y112M-4 | 4 |
1000×1000 | 850 | 500 | 35 | 60-340 | 80 | 55 | Y112M-4 | 5.5 |
给矿量的调节
调整偏心轮上偏心销轴的偏心距,可以改变摆动底板的行程长短,能够较大范围地调节喂料量,调节出料口闸板的高低,改变出料口的大小,能够对给料量作精确调整。
安装与保养
摆式给料机一般吊装在料仓下面。摆式给料机的进料口正对料仓下料口。用溜槽与喂料皮带机相连。
摆式给料机使用前应先加油后开机。减速机内加齿轮油。其他部位用黄油润滑。油杯应每班注黄油一次。减速机的机油每半年更换一次。
每次调整喂料量以后,应把固定螺栓拧紧,防止在工作时松动造成喂料量的变化。
