在前面我们已经讲了很多关于球磨机，球磨机衬板，球磨机钢球的相关知识，今天，豫晖专家将通过对大型球磨机的噪声危害分析，防止噪声的应用方法对比，以针对性地剖析球磨机噪声的特性、噪声的治理设计以及对治理效果进行测试评价！下面是详细介绍！
        球磨机是机械工厂、化工厂、水泥厂、火力发电厂等常用的设备之一，其噪声高达115～120分贝(A)，既给操作者带来噪声危害，又严重污染环境。降低球磨机噪声是国内外噪声与振动控制行业重点研究的课题之一。
        以往，不少单位采用隔声罩控制法——将球磨机罩于钢结构拼装的隔声罩内，大修球磨机时，将隔声罩拆除，大修结束后再拼装起来；有的采用耐热衬瓦控制法——将球磨机筒体内的锰钢衬瓦更换为一定弹性的BP材料耐热衬瓦，降低球磨机冲击性噪声；有的采用封闭型隔声室法——将球磨机置于土建结构隔声室内，减少球磨机噪声外泄；也有的采用简易筒体包扎法——在球磨机筒体外包扎一些吸声保温材料，降低筒体辐射的噪声。以上几种方法都有一定效果，但都存在一些问题，主要是检修不便，降噪量较低，也不太安全。
         近年来，中国船舶工业总公司第九设计研究院与上海柘林环保设备厂合作，对目前国内使用较多的DTM350/600/320/580/290/470等大型球磨机的降噪技术进行了研究，取得了较大进展。经过多方案比较及反复实践，研究开发了一种新型控制球磨机噪声的方法——隔声套法，并已在在多地球磨机厂安装使用。
        采用阻尼隔声套等方法控制大型球磨机噪声，是一种新颖有效的方法，通过紧箍于筒体上的多层复合材料的隔声吸声阻尼作用，使球磨机噪声降低了15～20分贝(A)，使用维修十分方便。
        1、 球磨机噪声特性分析
        球磨机主要由筒体、电机、齿轮传动装置等组成，电机通过齿轮传动装置带动筒体旋转时，靠离心力和衬瓦的磨擦力作用，将筒体内的钢球和物料(如煤块等)带到一定高度，然后在自身重力作用下沿抛物线方向落下，物料则在钢球与衬瓦之间的撞击和研作用下被逐渐粉碎，达到了将物料磨成粉末的目的。球磨机噪声主要来自三个方面，一是筒体转动时钢球与钢球、钢球与筒体、钢球与物料等相互撞击而产生的机械性噪声；二是齿轮传动部分产生的机械啮合噪声；三是电机产生的电磁噪声和排风噪声。

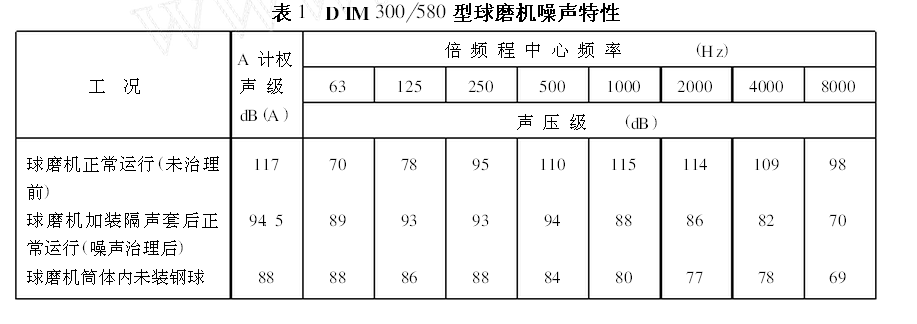

       以DTM300󰃗580型球磨机为例，其筒体有效直径为3000毫米，筒体有效长度为5800毫米，筒体转速为19。34转󰃗分，筒体有效容积为31。04m3，较大装球量为50吨。未治理前，实测DTM300󰃗580型球磨机负载噪声为117分贝(A)，其频谱特性列于表1。球磨机系宽频带噪声，峰值频率为1000～2000赫，声级均在114分贝以上。实测电机和传动部分噪声为92分贝(A)左右。
          为了研究球磨机筒体部分噪声特性，将球磨机内钢球倒出，让球磨机在无钢球、无负载的情况下运行，实测此时的筒体噪声为88分贝(A)，齿轮传动的噪声也为88分贝(A)，其频谱特性也列于表1。由表1可知，球磨噪声主要是筒体噪声，而筒体噪声又主要是由钢球冲击产生的，钢球冲击筒体产生的噪声级比其它噪声级要高出25分贝(A)。有钢球冲击时500～2000赫的声级均在110分贝以上，无钢球冲击时500～2000赫的声级均在84分贝以上，两者相差均在26分贝以上，因此，要降低球磨机噪声，首先必须降低钢球冲击筒体而产生的撞击性噪声。

          撞击性噪声的降低量△L可用(1)式进行估算 ：△ L =40Lg(f/f0)  dB      f0=500√（R/g1 ） R=E/D
         式中 f—振动频率(Hz)；   f0—固有振动频率(Hz)；      R—弹性层硬度；    g1—弹性层上面的浮筑结构的重量(N󰃗m2)；  E—弹性材料的动态弹性模量(N󰃗m2)；  D—弹性层的厚度(cm)。
         应使振动频率f>3f0。根据上述理论分析。结合球磨机运转参数要求。有针对性和选择性地采取了如下降噪措施。
         2、 噪声治理设计

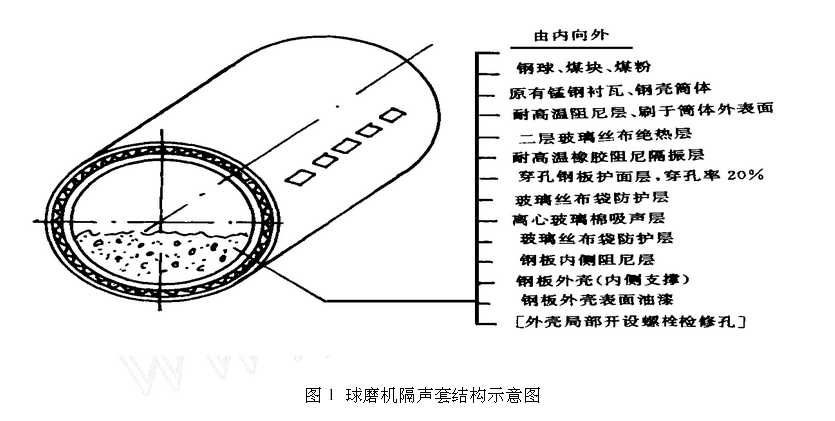

隔声套设计。利用多层耐热高阻尼复合材料。将球磨机筒体紧紧地卡箍起来。与筒体一道旋转。使筒体运转中产生的冲击性噪声经阻尼材料的内耗衰减和吸声材料、隔声材料的吸隔作用。从而达到降噪的目的。其结构示意图如图1所示。
         2.1 隔声套结构与作用
        由图1可知。球磨机阻尼隔声套及原筒体共有十二层材料复合而成。由内向外。各层的结构与作用如下：
         (1)筒体内原有锰钢板衬瓦、钢球、物料相互撞击。将大块物料磨成粉末；(2)筒体原有钢板外壳。支撑锰钢板、钢球和物料；(3)筒体外部刷耐温阻尼漆。减少原筒体表面辐射噪声；(4)在筒体阻尼漆上面贴两层玻璃丝布。起隔热作用；(5)耐热橡胶板一层。开槽。起隔振和阻尼作用；(6)穿孔钢板(穿孔率20%)起护面和透声作用；(7)玻璃丝布或塑料薄膜。防水和阻止纤维材料散落；(8)玻璃纤维板材料。起吸声作用；(9)玻璃丝布或塑料薄膜。将吸声材料包起来；(10)钢板外壳内侧涂阻尼漆。提高钢板外壳隔声作用；(11)钢板外壳。起隔声作用；(12)钢板外壳表面油漆。起防锈和装饰作用。
隔声套的总厚度为100～120毫米。
        2.2 隔声套板块
        由于球磨机筒体尺寸较大。阻尼隔声套不可能做成一个整体。故将其分割成鱼鳞片状板块。在筒体圆周方向分割为8段。在轴向分割为7段。共由56块隔声、吸声、阻尼板块组成。每块重约70公斤。隔声套总重约4吨。约占球磨机总重的3～5%。板块之间用翻边铁件及螺栓联接。
        2.3 大螺栓隔声小盒
        球磨机内衬锰钢板用大螺栓固定于钢结构筒体上。大螺栓和螺帽明露于筒体外侧。为便于更换和检修锰钢板衬瓦。大螺栓和螺帽部分不能安装隔声套。这样。大螺栓和螺帽部分不仅是隔声的薄弱环节。而且是筒体固体传声的“声桥”。筒体噪声将会由此传出。为解决这个问题。专门设计安装了一个隔声小盒。小盒内部装填吸声材料。外部加装了一个带吸铁的隔声小门。永久磁铁使小门处于常闭状态。一旦大螺栓断裂。小门会随之打开。这样检查和更换大螺栓就十分方便。
        2.4 大牙轮处隔声处理为减少大牙轮传动部分向外辐射噪声。在其侧面加装隔声吸声板。隔声吸声板厚100毫米。外径约4000毫米。宽约300毫米。制成“П”型结构。固定于大牙轮护板外侧。
        2.5 电机与减速箱隔声消声装置有些要求高的车间。可在电机排风口加装消声器。也可在电机和减速箱外侧加装可拆式隔声罩。隔声罩上再安装进出风消声器。以降低电机和减速箱温升。
        3、 治理效果测试评价

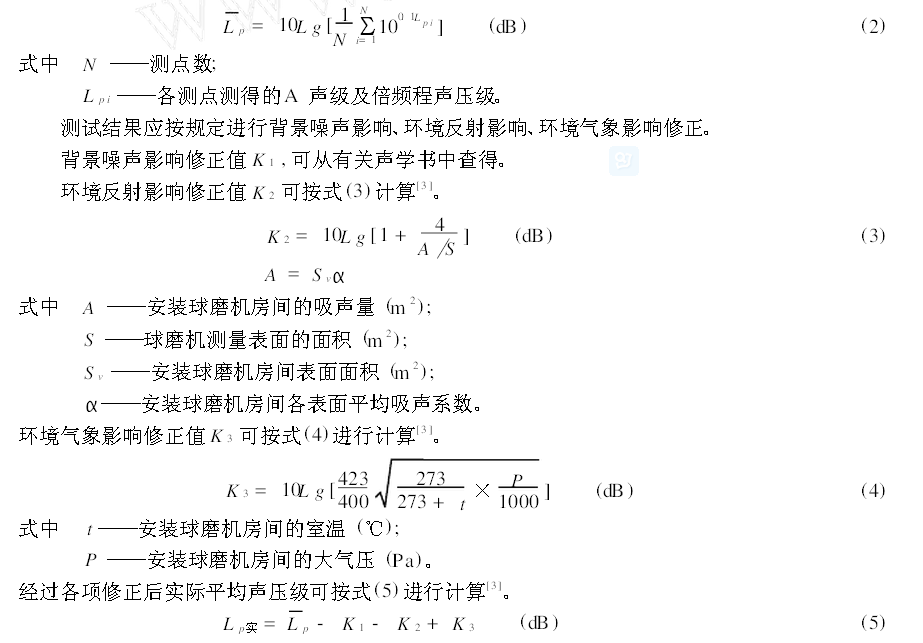

        参照国家标准GB7441-87《电站汽轮发电机组噪声测量方法》要求。在距球磨机外缘1.0米、离地高1.5米处。于左右前后布置若干测点。实测A声级和倍频程声压级。并按式(2)计算其平均声压级Lp，相关计算公式如下：

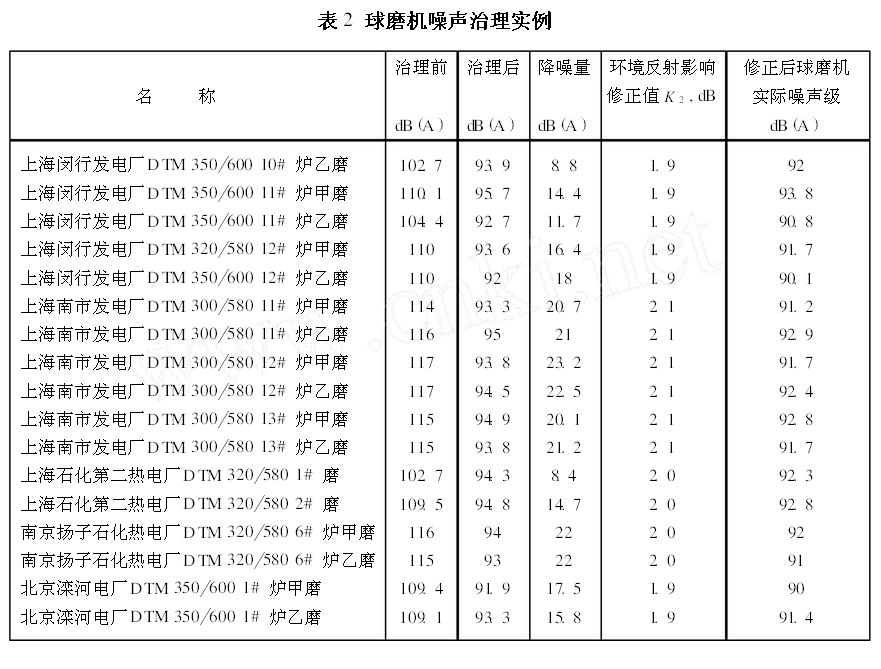

 表2列出了采用上述降噪措施后，有关球磨机的噪声治理效果。

        一般球磨机噪声往往比周围背景噪声值要高15分贝(A)以上，因此背景噪声影响可不予考虑，环境气象影响修正值一般在0.10分贝以下，也可不予考虑，而环境反射影响对测量结果影响较大，应予以计算。 总之，采用隔声套等综合治理措施，可使大型球磨机噪声降低15～20分贝(A)，鉴于隔声套紧箍于筒体外侧，与筒体一同旋转，占地小，运转平稳，安全检查和设备维修都很方便，容易发现和排除事故隐患，也便于清除筒体下部的积物，有利于环境保护和劳动安全卫生。已装隔声套的球磨机有的已平稳运行三年多，降噪性能变化不大，电耗基本没有增加，颇受用户欢迎。
