我们曾在以上新闻资讯中讲过球磨机衬板的全面介绍，河南豫晖在详细全面研究球磨机衬板的同时也对球磨机衬板做了进一步的改进，以延长衬板的寿命，提高球磨机的工作效率。下面就是对豫晖专家改进球磨机衬板的详细说明！
      球磨机较初设计主要用于矿山机械中，而不是用于化工机械中。河南豫晖矿山机械有限公司用它来粉碎原盐。原来球磨机采用的是锰钢衬板和压条，这种球磨机的粉碎效率虽然高，但是噪音太大，超过100分贝，梢耗能量大，研磨体与衬板磨损大。另外氯化钠中的氯离子腐蚀性很强。对衬板和压条也会造成很大的损耗，造成衬板和压条更换频率高，大大增加了球磨机的备件及检修费用。并影响到球磨机运转的连续性和洗盐的产量。
      自从1983年起，河南豫晖矿山机械有限公司对球磨机的内部衬板和压条进行了改进，采用了橡胶压条和橡胶衬板。淇优点是重量轻，噪音小，耐磨抗腐蚀性能好，检修方便节约能源，消除泄漏等。但是它的缺点也很明显，采用橡胶压条和橡胶衬板大大减缓了钢球的冲击作用，从而降低了球磨机的粉碎效率。尤其是在后续工序对成品洗盐的需求量大的时候，采用橡胶衬板和压条的球磨机的粉碎效率低的缺点便会显露无遗。对后续工序的生产以及消耗造成一定影响。
    球磨机中压条和衬板装配方式如图所示：

       针对采用橡胶衬板和压条的球磨机的粉碎效率低的缺点，对球磨机衬里进行进一步改进。在球磨机的其它因素不变的条件下，对球磨机内部结构的压条材质进行了改进，把橡胶压条更换成锰钢压条。仍使用橡胶衬板，这样，既没有明显增加球磨机噪音污染。又使球磨机的粉碎效率得到了很大的提高，保证成品洗盐的粒度，同时减少了后续工序的消耗及操作难度。
       目前，河南豫晖矿山机械有限公司的球磨机在粉碎仓一般采用44根压条和44根衬板，在研磨仓则由于需要对原盐进行进一步的粉碎。采用了50根压条以及50根衬板。一般来说，采用橡胶压条的球磨机由于研磨体（钢球）与筒体互相冲击时，橡胶本身会有一个缓冲的过程。这就是造成现在球磨机粉碎效率低下的主要原因。而换成锰钢压条以后，因为每根压条的宽度大约为衬板宽度的1/3，锰钢压条与钢球互相冲击时产生的缓冲过程极小，因此冲击力会大大增强粉碎效率自然会随之大大提高。

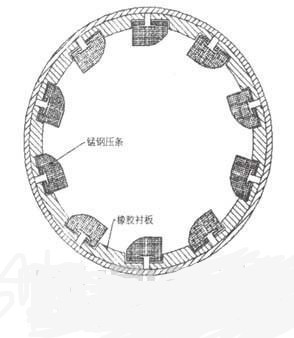

球磨机内部结构如图所示：

       从使用年限上看，一套锰钢衬板和压条的使用寿命是3年左右。而一套纯橡胶衬板及压条的使用寿命是3至5年左右。采用锰钢压条之后，经检测对橡胶衬板的使用寿命并没有什么影响，平时中小修时只需要更换部分压条即可。另外研磨体（钢球）与筒体之间互相冲击所产生的碎屑（水不溶物)也能达到工艺指标。

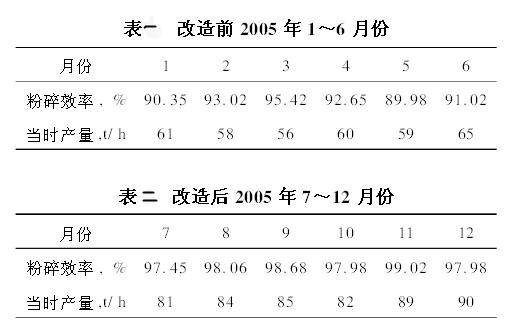

       我公司对Ф2200×6500球磨机内部衬里改造完成后，并对该装置进行了跟踪调查。每天坚持对球磨机出口粒度进行取样分析，对取样结果进行了处理。对改造前的粉碎效率和改造后的粉碎效率进行了对比，结果如表一、表二。

       通过表一、表二两组数据可以看出球磨机内部衬里改造前和改造后，对球磨机的粉碎效率由平均的92.07%升高到98.2%，上升了6.13个百分点，粉碎效率有了明显的提高。从产量看由平均的59.83 t/ h上升到85. 17 t/ h，球磨机的生产能力有了大幅度的提高。粉碎后的各项工艺指标均能达到要求，实践证明该改造方案是可行的。
       河南豫晖成立几十年来一直专注于球磨机设备的不断完善，力求为用户提供节能减耗，工作效率高并且能有效降低生产成本的球磨机设备。我公司提供有节能球磨机，赤铁矿球磨机，陶瓷球磨机，水泥球磨机，干式球磨机，管式球磨机煤渣球磨机，选锌球磨机等球磨机系列产品，欢迎咨询选购！
