选矿设备常用哪几种工艺流程图，各有什么作用？

        选矿设备常用线和图表示矿石连续加工的工艺过程，这种图称为选矿设备工艺流程图。常用的工艺流程图有：原则流程图；线流程图；数质量流程图；矿浆流程图；机械流程图等。
        (1)选矿设备的原则流程图只表示出流程中各类作业，而不表示个作业的细节，称为原则流程图，此种图表示的是工艺流程的梗概，便于粗略了解和记忆。
        (2)选矿设备的线流程图。用两道横线(上一条为粗实线，下一条为细实线)表示各作业(碎矿、破碎与磨矿也可用圆圈表示)，用细线表示物料流向，绘出的流程图称为线流程图。选矿设备的线流程图表示了各作业的细节，即矿石加工的全部过程。
        (3)选矿设备的数质量流程图。如果在线流程图上把包括原矿和中间产物在内的各产物的产率、矿量品位和回收率等数量和质量指标均标出来，同时把个选矿设备的型号规格和主要作业参数也标出来，则称为数质量流程图。选矿设备的数质量流程图是评价和指导生产不可缺少的重要依据。
        (4)矿浆流程图。如果在线流程图上把各产物的矿量、质量分数、水量和各作业的补加水量均标出来，则称为矿浆流程图，通过选矿设备的矿浆流程图可了解各作业及产物的质量分数和耗水量，也是指导生产的依据之一。

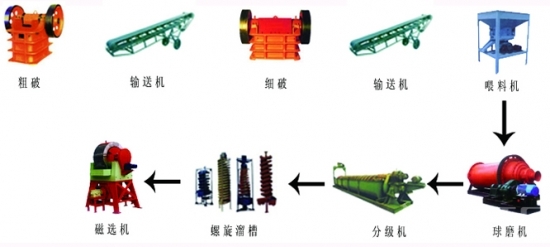

        (5)选矿设备流程图，它直观地显示了各选矿设备之间的联系和物料走向。
        此信息由河南球磨机网(http://www.qiumojiyh.com )提供。
