河南豫晖为你分析重力选矿设备中的水力旋流器的结构

        现代选矿设备中出现较早的就是水力旋流器，它较早出现在20世纪30年代末的荷兰出现。水力旋流器是利用回转流进行分级的选矿设备，并也用于浓缩、脱水以致选别。

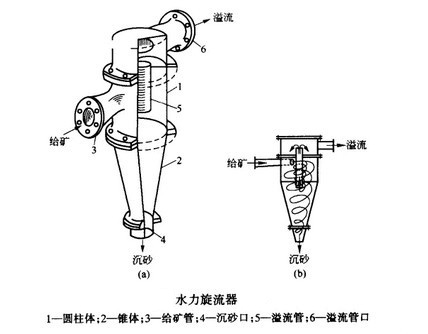

        水力旋流器是一种构造很简单的选矿设备，如下图(a)(b)所示：
        水力旋流器内部结构图

        它主要是由一个空心圆柱体1和圆锥2连接而成。圆柱体的直径代表旋流器的规格，它的尺寸变化很大，由50mm到1000mm，通常为125——500mm。在圆柱体中心插入一个溢流管5，沿切线方向接有给矿管3，在圆锥体下部留有沉砂口4。矿浆在压力作用下，沿给矿管给入旋流器内，随即在圆筒形器壁限制下作回转运动。粗颗粒因惯性离心力大而被抛向器壁，并逐渐向下流动由底部排出成为沉砂。细颗粒向器壁移动的速度较小，被朝向中心流动的液体带动由中心溢流管排出，成为溢流。
        水力旋流器是一种高效率的分级、脱泥选矿设备，由于它的构造简单，便于制造，处理量大，在国内外已广泛使用。它的主要缺点是消耗动力较大，且在高压给矿时磨损严重。选矿设备厂家河南豫晖采用新的耐磨材料，如硬质合金、碳化硅等制作沉砂口和给矿口的耐磨件，可部分地解决这一问题。
       水力旋流器作为一种技术比较成熟、应用范围也比较广泛的选矿设备，其在选矿厂采用重力选矿技术的设备中的地位日渐突出。
