球磨机大部分的抗磨零件是用高锰钢制造，零件铸造状态的冲击韧性ak值不小于15kj/m2，用于水泥球磨机衬板，无论外加应力属何种性质或大小，在使用过程中不应发生断裂。实际上水泥球磨机高锰钢衬板的断裂事故时有发生。

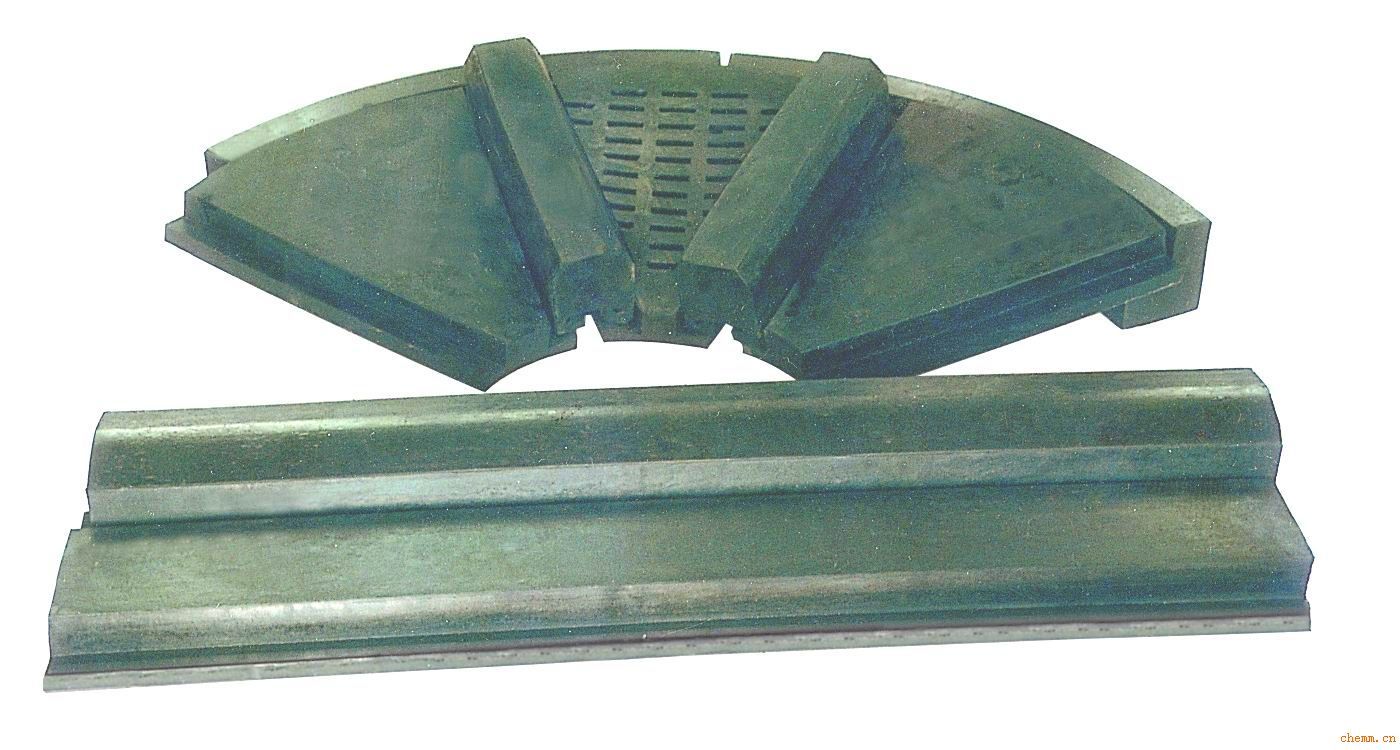

        高锰钢衬板是作为耐磨材料安装在水泥球磨机筒壁上的，在球磨机筒体中除了衬板以外，还有研磨体钢球或钢锻，当经过焙烧的熟料以20—25mm大小块度进入水泥球磨机后，由于磨机以小于临界转速的速度进行圆周运动，磨机中的钢球在离心力的作用下被提升到一定高度，以抛物线轨迹，冲砸在物料与衬板上。这种衬板的磨损方式属于高应力辗碎式磨料磨损。
        河南豫晖通过市场调查发现，有些厂家生产的球磨机所用的衬板根本就没有进行热处理(即水韧处理)，不是加热温度不够，也不是保温时间不足，更不是水温高使冷却速度达不到临界冷却速度，还是铸态的珠光体组织，铸件在砂型中缓慢冷却得到的铁素体+碳化物。还有些所用的衬板由于有大量晶界及晶内碳化物，所以脆得很。而还有些则是衬板铸造质量不过关，是典型的显微疏松，由于钢液熔炼温度高，浇注后补缩不充分所致。
        为了防止上述现象的发生，给广大客户提供高质量的放心产品，河南豫晖采取了以下措施：
        加强生产管理，严格生产操作规程；冶炼过程中不要使钢液温度过高，浇注是是温度控制在1420℃以下，冒口大小位置恰当，这样可得到细晶粒，组织致密的铸件。
        河南豫晖坚持质量是本的经营理念，严格保证产品质量，全方位服务与客户！成为客户信得过的球磨机生产厂家。(河南球磨机网：http://www.qiumojiyh.com )

        推荐阅读：球磨机衬板的工况条件及磨损表现
