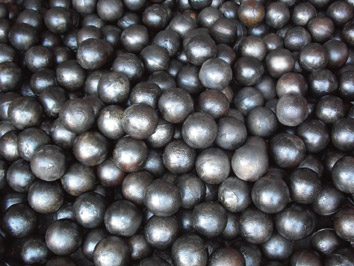

根据球磨机研磨球的运动可以确定在工作中受到两个作用：一是受到反复冲击作用，磨球和磨机尺寸雨大，所受冲击作用也愈大；二是受物料研磨作用，物料愈硬，所受磨损愈大。因此，磨球在工作中主要受到物料的直接切削磨损和反复冲击引起的疲劳磨损，二者所起作用大小取决于工况条件。
        球磨机磨球的磨损机理主要有切削和凿削磨损、变形磨损、脆性剥落、疲劳磨损等，但这几种机理并非是对球磨机磨球失效同时起主导作用，对不同材料、不同工况条件起主要作用的磨损机理是不同的。
        (1)球磨机大小不同，有高铬铸球的失效分析看出，小球磨机(φ1.83m)中球磨机受到的冲击作用小，磨损机理以切削和变形磨损为主，磨面切削沟槽明显，而大球磨机(φ2.4—3m)中球磨机承受冲击较为严重，磨损机理以脆性剥落和疲劳磨损为主，表面开裂和出现剥落坑。
        (2)材料不同，低碳白口铸铁和45Mn2钢球出切削和变形磨损外，都有疲劳磨损，但疲劳磨损程度和所起作用不同，45Mn2钢球磨损中以微观疲劳剥落为主，出现显微剥落坑，而低碳白口铸铁球则以宏观疲劳剥落占主要成分，产生宏观凹陷和失圆，导致严重磨损。
        (3)磨料不同，磨料愈硬，切削磨损机理作用愈大，如水泥比煤硬，因而切削磨损较为严重。
        (4)材料的冶金缺陷，铸造缺陷(气、缩孔)和严重夹杂(渣)会引起宏观疲劳剥落，如高铬铸球在严重夹杂(渣)情况下，出现宏观疲劳剥落，产生碎片，而夹杂(渣)不严重情况下，则只有微观疲劳剥落发生。
        对影响球磨机研磨球的磨损因素的研究，可以知道磨球的磨损机理，从而在选择磨球的大小和材质时有的放矢，进而延长磨球的使用寿命，降低使用球磨机的企业的生产成本，增加企业经济效益和社会效益。(河南球磨机网)
        相关阅读：球磨机粗磨时钢球尺寸过大问题
